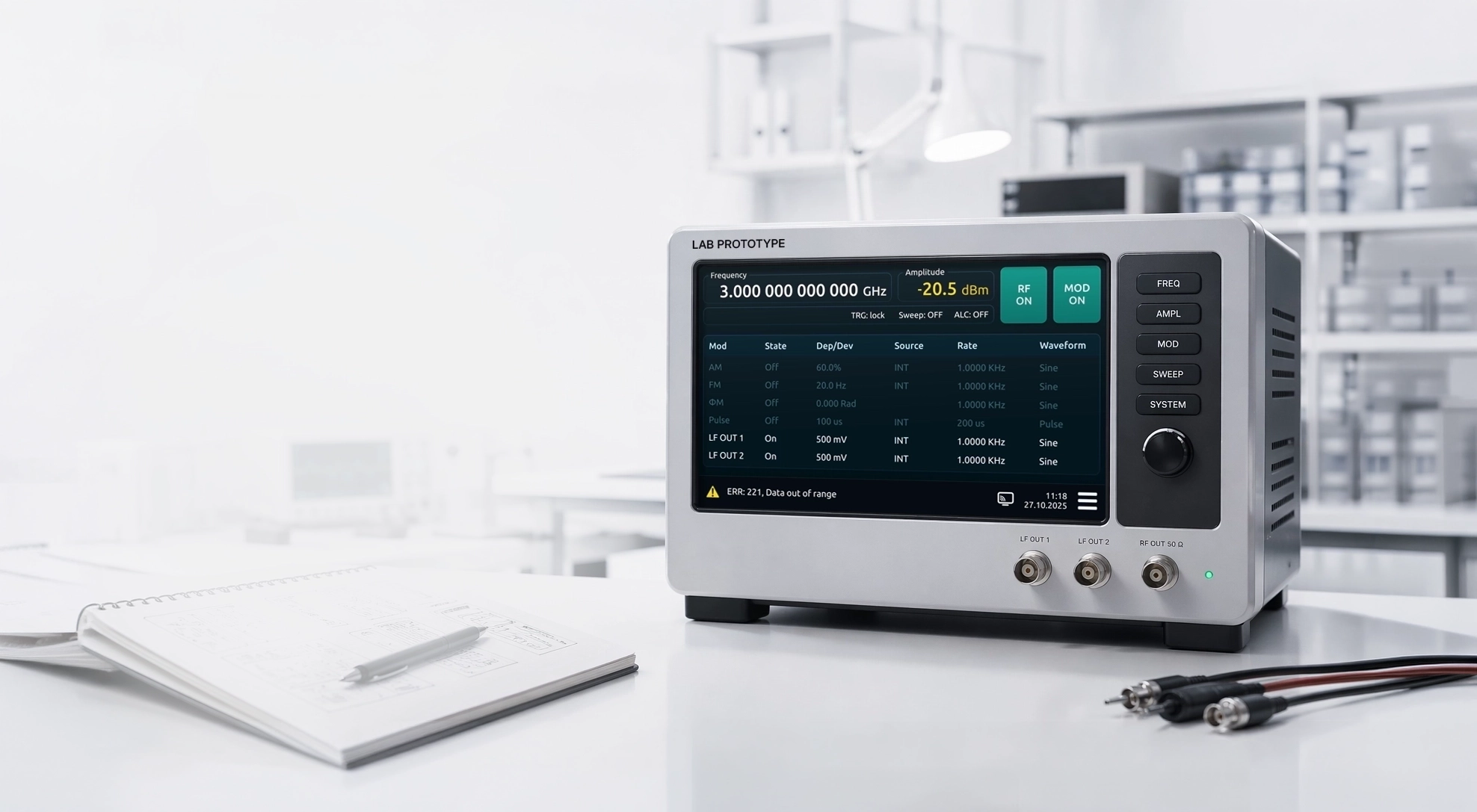

Проектирование интерфейса лабораторного прибора: архитектура экранов, сценарии настройки и визуальная система для работы с плотным набором технических параметров.
Интерфейс создавался для лабораторного генератора сигналов, который на момент проектирования находился в разработке. Работа шла параллельно с созданием прибора: нужно было учитывать аппаратную логику, будущие сценарии управления и ограничения программной реализации.
Пользователь профессионального прибора работает с большим количеством параметров: частотой, уровнем сигнала, модуляцией, sweep-режимами, источниками и системными настройками. Задача заключалась в том, чтобы превратить этот набор технических функций в понятную экранную систему — точную, предсказуемую и удобную для регулярной работы.

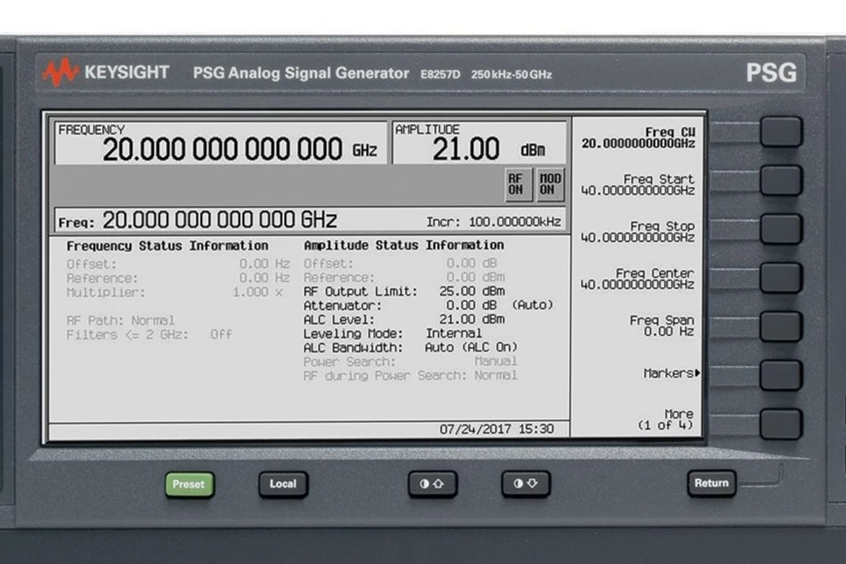

В качестве ориентиров рассматривались интерфейсы профессионального измерительного оборудования Keysight и Rohde & Schwarz. В этой категории уже сложился устойчивый язык: крупные числовые значения, постоянная статусная зона, быстрый доступ к режимам и высокая плотность параметров.
Задача была не в копировании визуального стиля, а в сохранении знакомых пользователю паттернов и сборке более цельной, современной и последовательной экранной системы.

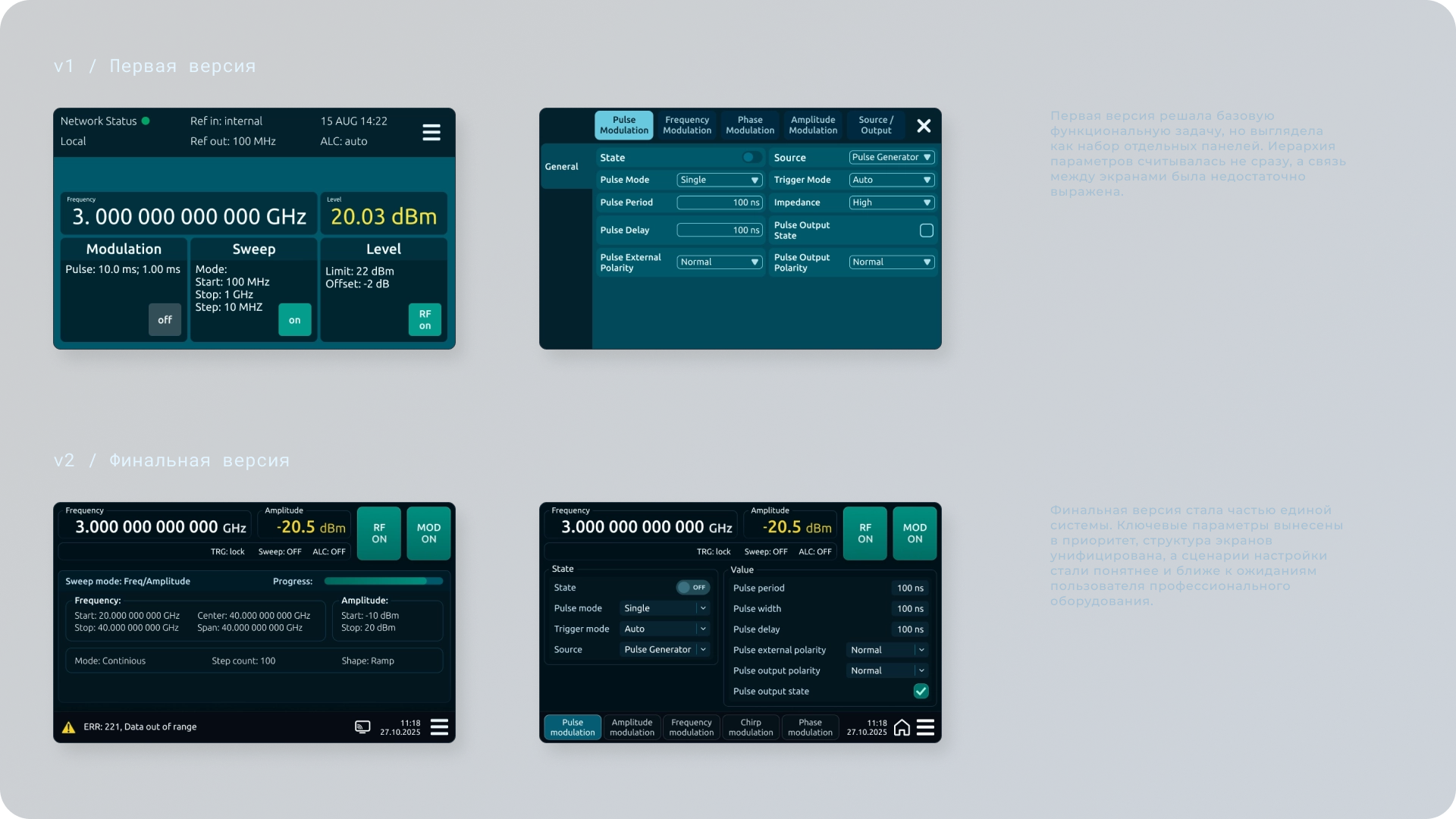

Проект развивался итеративно. Первая версия уже решала базовую задачу управления параметрами, но по мере работы стало понятно, что интерфейс нужно сделать более цельным, предсказуемым и ближе к ожиданиям пользователя, знакомого с индустриальными приборами.
Интерфейс строится как система связанных уровней. Главный экран фиксирует постоянный контекст управления: частоту, амплитуду, быстрые действия, статусы и системные сообщения. Основные разделы отвечают за крупные режимы работы прибора, а локальные сценарии раскрывают настройки внутри выбранного режима.
Система строится вокруг главного экрана и набора модулей настройки. Главный экран работает как точка входа, а отдельные режимы — sweep, modulation, source и amplitude — сохраняют единую логику компоновки, навигации и работы с параметрами.
Главные значения вынесены в верхний уровень интерфейса, чтобы пользователь видел состояние прибора без поиска. Параметры сгруппированы по сценариям, похожие разделы построены по единым правилам, а второстепенные настройки не конкурируют с основными. Это помогает сохранить плотность интерфейса, но снизить когнитивную нагрузку.
Отдельное внимание было уделено визуальной иерархии, повторяемости компонентов и читаемости данных на экране.
Прототип использовался как рабочий инструмент, а не только как презентация макета. С его помощью проверялась логика переходов, сценарии настройки и структура экранов до передачи интерфейса в разработку.
Получилась единая система экранов для нового технического продукта: с устойчивой архитектурой, предсказуемыми сценариями настройки и визуальной логикой для работы с плотным набором параметров. Финальная версия была согласована с командой и передана в разработку.
